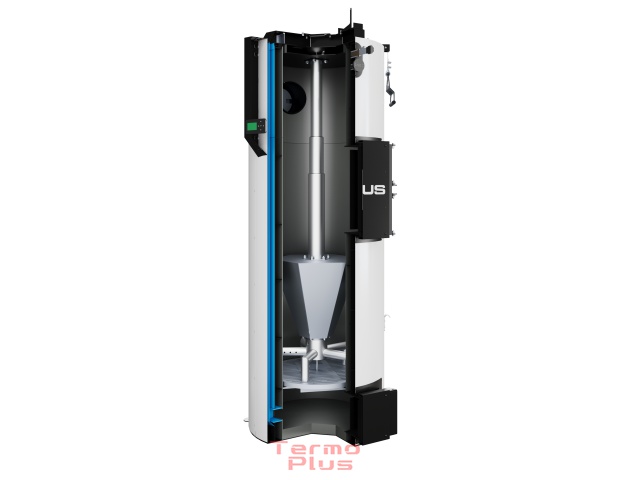

КОНСТРУКЦИЯ КОТЛА НЕУС ТУРБО:

1 - камера сгорания; 2 - Водяная оболочка; 3 - теплоизоляция корпуса; 4 - защитный кожух; 5 - Ножки котла; 6 - Дно из жаропрочного бетона; 7 - патрубок обратной сетевой воды; 8 - Патрубок прямой сетевой воды; 9 - Патрубок для подключения термометра; 10 - Гильза для датчика температуры; 11 - Подъемный трос трубы подачи воздуха; 12 - Дверцы загрузочные; 13 - Дверцы ревизионные; 14 - Блок автоматики управления; 15 - Боров; 16 - Устройство воздуха; 17 - Подъемный механизм трубы подачи воздуха; 18 - Камера подогрева воздуха; 19 - заслонка для установки мощности; 20 - Гайки для фиксации заслонки мощности; 21 - Труба подачи воздуха; 22 - Канал подачи воздуха; 23 - вентилятор; 24 - Крюк для фиксации подъемного троса; 25 - патрубок под предохранительный клапан.

КОМПЛЕКТ ПОСТАВКИ:

• Котел в сборе 1 шт .;

• Блок автоматики управления 1 шт .;

• Вентилятор 1 шт .;

• Руководство по эксплуатации 1 шт.

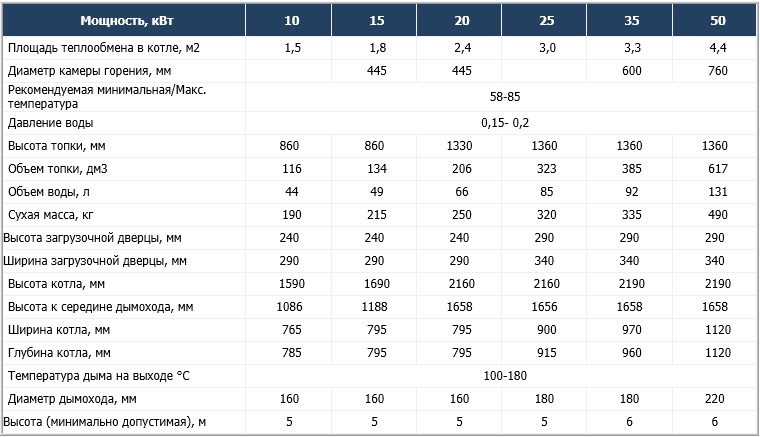

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Неус Турбо
