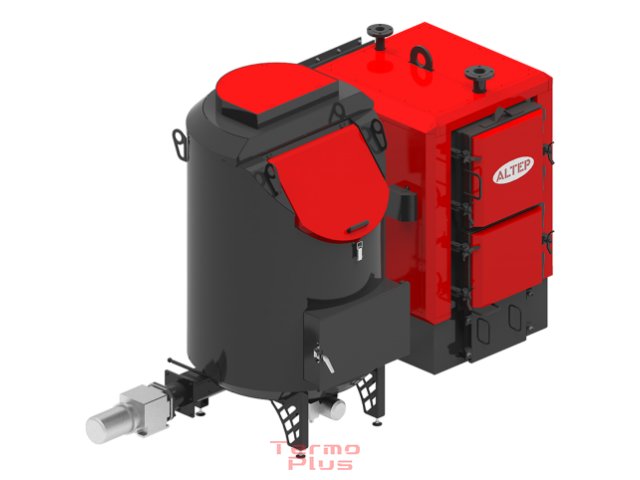

Промышленные котлы Альтеп Bio 95 - 1500 кВт

Котлы Альтеп Био 95 - 1500 кВт – это отопительные твердотопливные котлы с трубным стальным теплообменником, с автоматической либо ручной подачей топлива. Данная серия имеет очень обширную линейку мощностей - Altep Bio 95, 150, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1500 кВт.

Конструкция Altep Bio представляет собой сборный цилиндр, который состоит из корпуса и топочной камеры. Для улучшения показателей работы котла топочная камера обложена огнеупорным шамотным кирпичом.

Автоматическая подача топлива представляет собой шнековый механизм подачи топлива, приводящий в действие с помощью мотор-редуктора. Топливо принимается котлом с помощью специального короба. Загружается топливо на чугунные колосники. Интенсивность горения топлива регулируется подачей первичного и вторичного воздуха. Процесс управление работой автоматический. Пользователь устанавливает только температуру теплоносителя на выходе.

Топливо для сжигания подается автоматически с топливного бункера, который находится сбоку от котла. Объём топливного бункера может быть разным – от пожеланий пользователя. В бункере имеется специальный механизм ворошения топлива с отдельным мотор-редуктором.

Высокотемпературные продукты сгорания, которые проходят по первых и вторых рядах жаровых труб отдают свое тепло теплоносителю, которое омывает конвекционные пути. Топочные газы выходят в атмосферу через дымосборник, который находится в задней части котла.

Подвод и отвод воды производится через патрубки. Для моделей мощностью от 100 до 300кВт на верхней части котла имеется один патрубок для монтажа предохранительного клапана. Для моделей мощностью от 400 до 1000кВт таких патрубков – два. Также сзади конструкции имеется штуцер для слива воды с котла.

В случае отключения электроэнергии котел Altep Bio можно эксплуатировать в ручном режиме. Для этого топливо загружается вручную через загрузочную дверцу. Интенсивность горения топлива зависит от подачи воздуха в топочную камеру.

КОНСТРУКЦИЯ КОТЛОВ АЛЬТЕП БИО 95 - 1500 КВТ

1. Корпус котла; 2. Камера сгорания (топка); 3. Зольное отделение; 4. Первый ряд жаростойких труб; 5. Зона чистки теплообменника; 6. Второй ряд жаростойких труб; 7. Дымосборник; 8. Патрубок обратки ; 9. Патрубок подачи; 10. Патрубок для предохранительного клапана; 11. Штуцер слива воды из котла; 12. Дверца зольного отделения; 13. Дверца топки; 14. Дверцы ревизионные; 15. Такелажные элементы; 16. Турбина первичного воздуха; 17. Турбина вторичного воздуха; 18. Воздушные заслонки; 19. Программатор; 20. Бункер для топлива с механизмом разрыхления; 21. Короб со шнеком подачи топлива; 22. Мотор-редуктор механизма подачи топлива; 23. Мотор-редуктор механизма разрыхления; 24. Короб-приёмник топлива; 25. Колосниковая решётка; 26. Термостатический клапан; 27. Короб для установки датчика термостатического клапана; 28. Штуцер для подвода воды охлаждения; 29. Шкаф электрокомутации.

ПРЕИМУЩЕСТВА КОТЛОВ АЛЬТЕП БИО

• Широкая линейка мощностей;

• Автоматическая и ручная загрузка топлива;

• Автоматический процесс управление горением;

• Универсальное топливо – щепа, отходы, треска от 5х5х5 мм до 15х35х80 мм, - для автоматической загрузки,
   древесина, уголь – для ручной загрузки топлива.

КОМПЛЕКТ ПОСТАВКИ

• Котел в сборе - 1 шт.;

• Электронный программатор - 1 шт.;

• Турбина -  2 шт.;

• Механизм подачи топлива - 1шт;

• Термостатический клапан - 1шт;

• Инструкция и паспорт котла - 1 шт.;

• Копмлект для чистки  - 1шт.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Альтеп Bio 95|150|200|250|300|400|500|600|700|800|900|1000|1500 кВт
